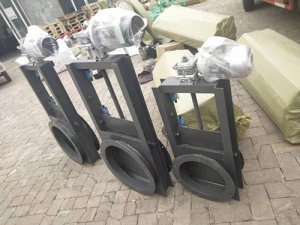

电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,   常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

电动插板阀的原理:闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做   脱离和相吻合的动作。

电动插板阀的技术参数:

公称通径范围:DN50-DN500

公称压力范围:1.0MPa-1.6MPa

材质:铸钢、不锈钢

闸板材质:2Cr13、201、304、316、316L

连接形式:对夹式

阀座密封圈:丁腈橡胶、三元乙丙橡胶、氟橡胶

堆焊2Cr13、[1]  、硬质合金

填料密封:石墨盘根,四氟盘根

电动插板阀使用中注意事项及其特点:

电动插板阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,插板阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,   常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板插板阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来密封面的密封,这就是自密封。大部分插板阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。
